F.ZUIKO AUTO-S 1:3.5 f=28mm OM-SYSTEMレンズ掃除(前玉編)

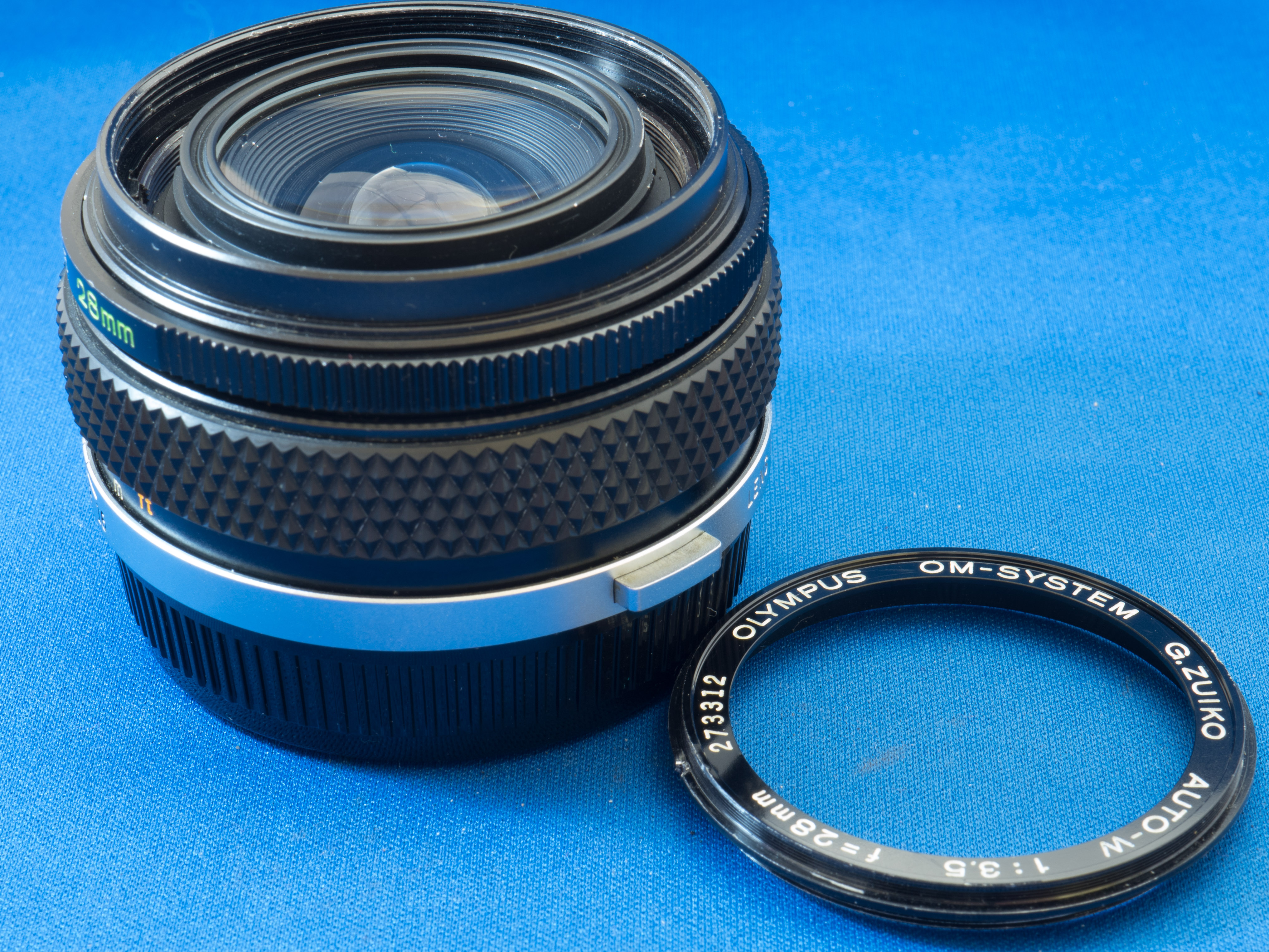

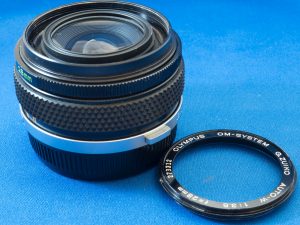

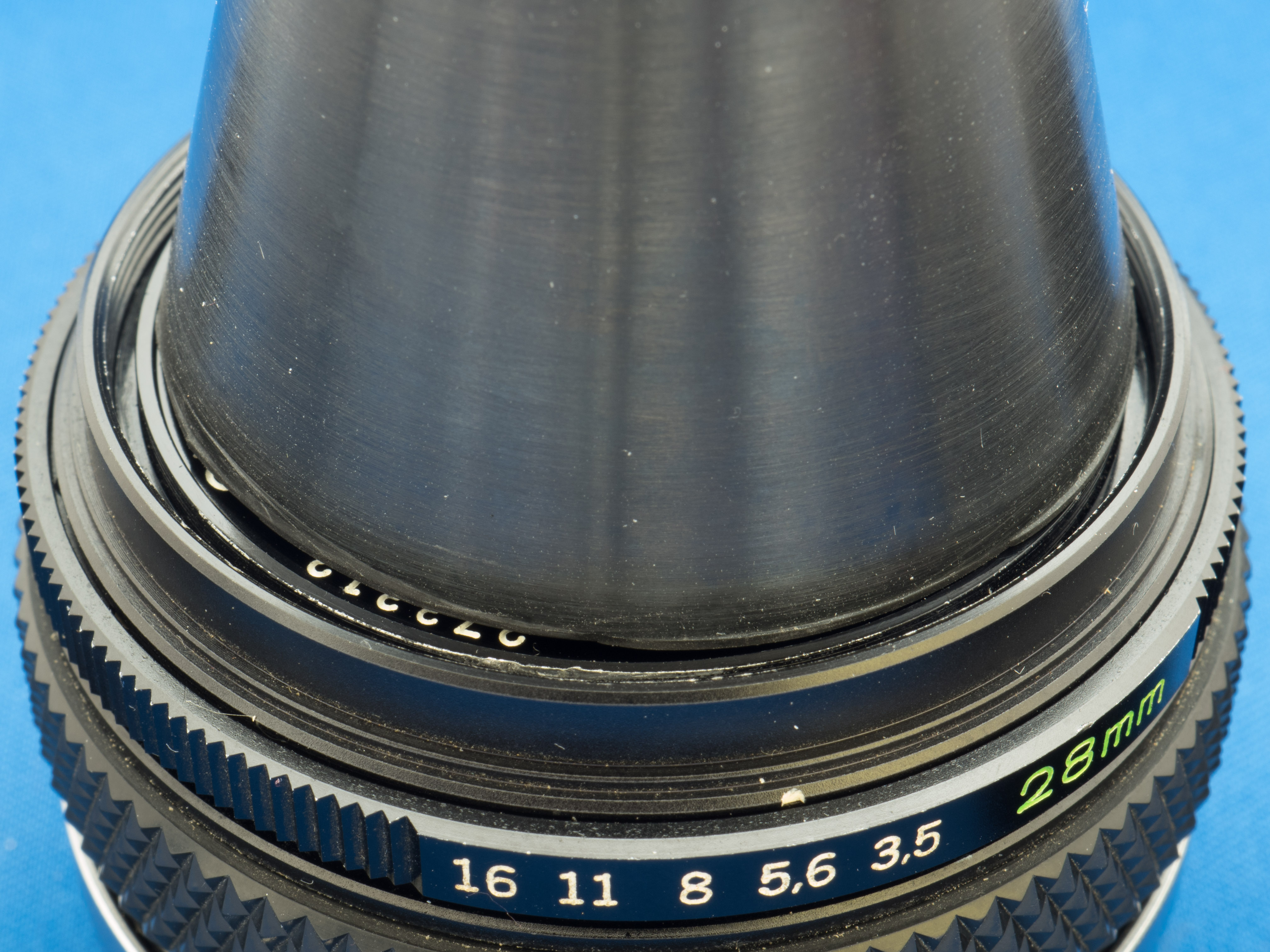

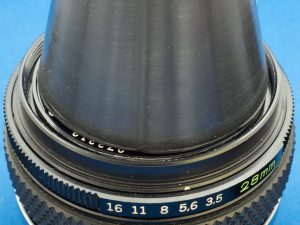

吸盤(レンズ)オープナーにて、レンズの銘板を外す。

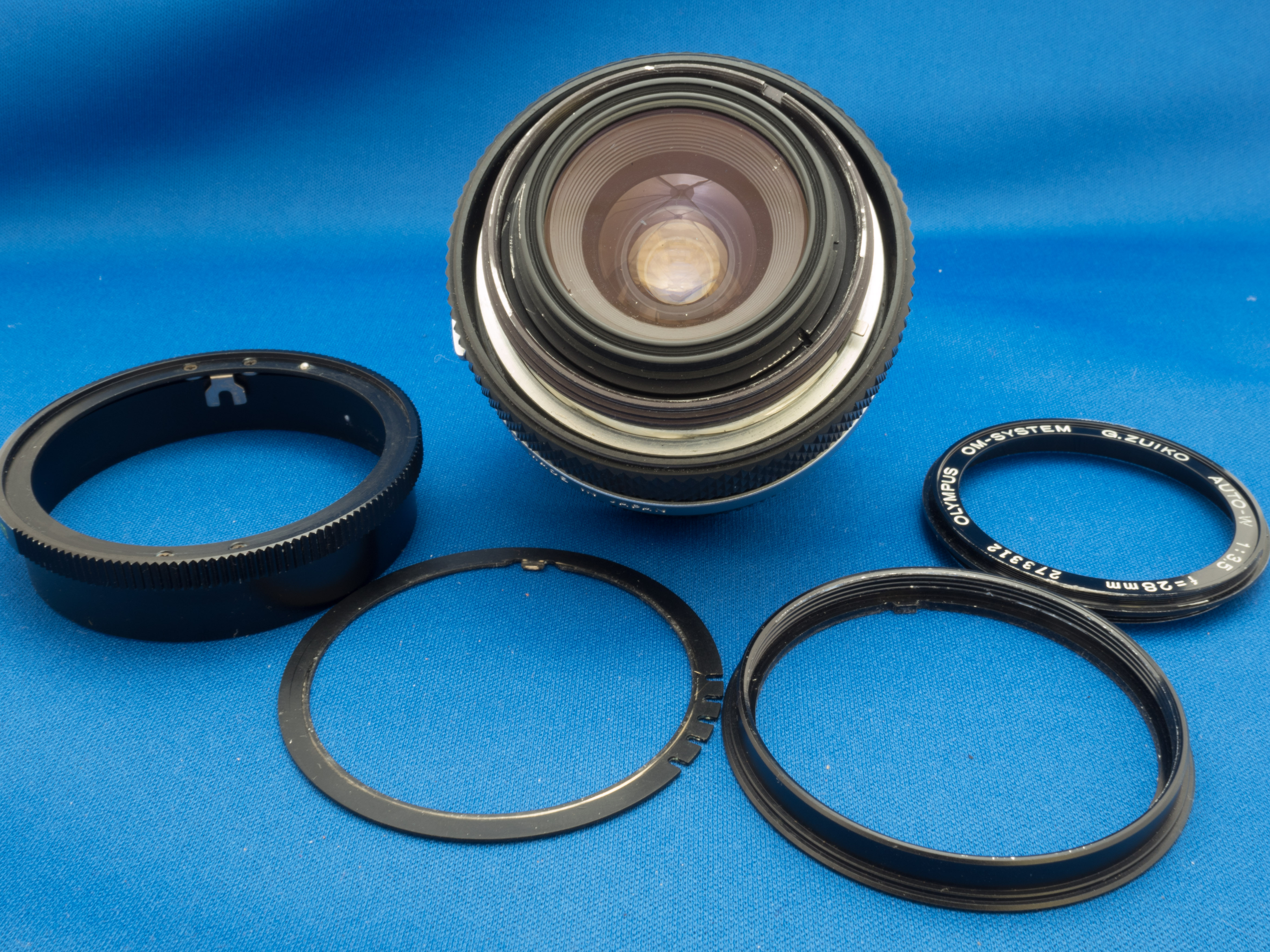

リングの右から上に重なる。便宜上、一番右の銘板側から1番目のリング〜4番目のリングとする。

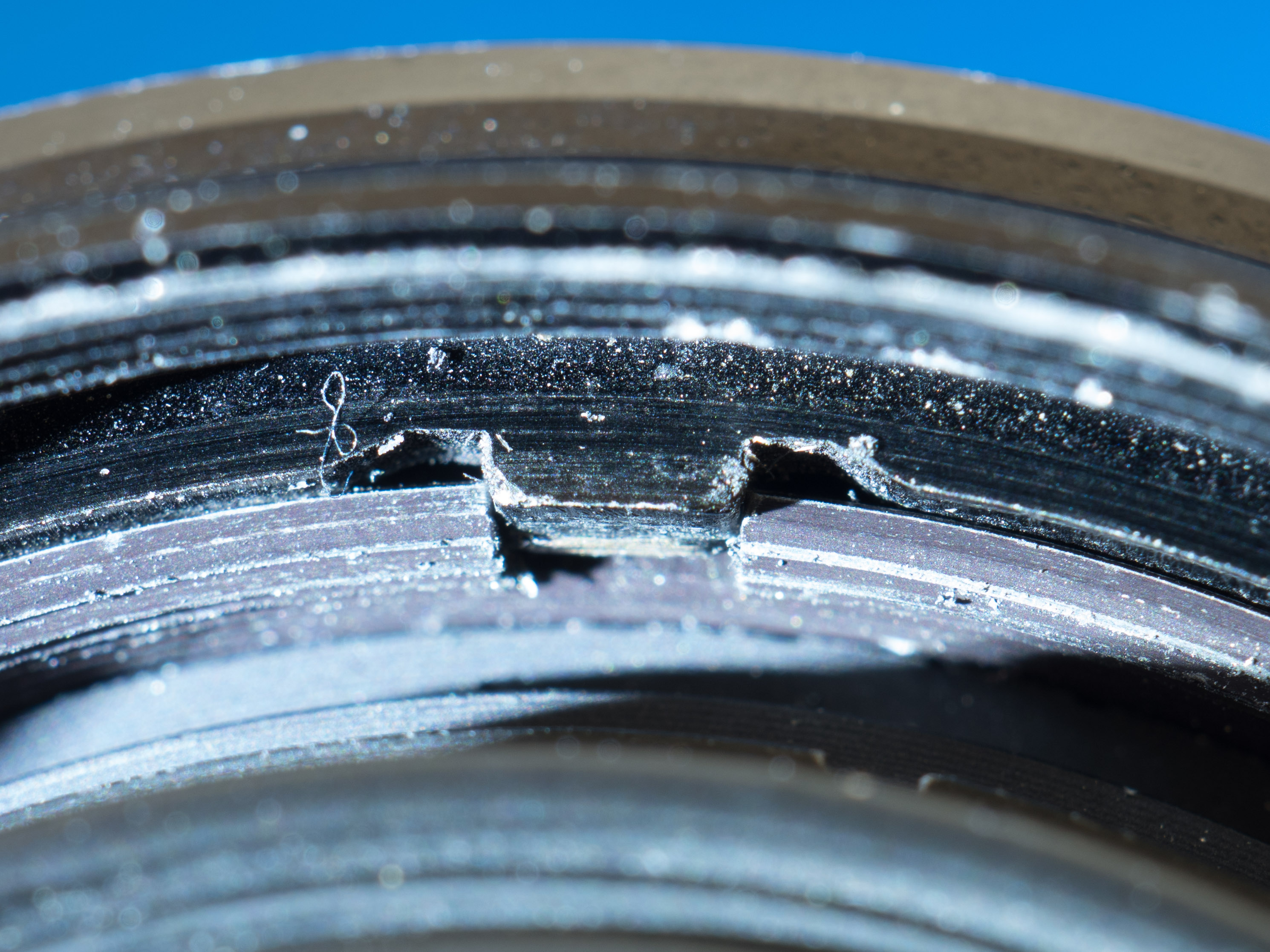

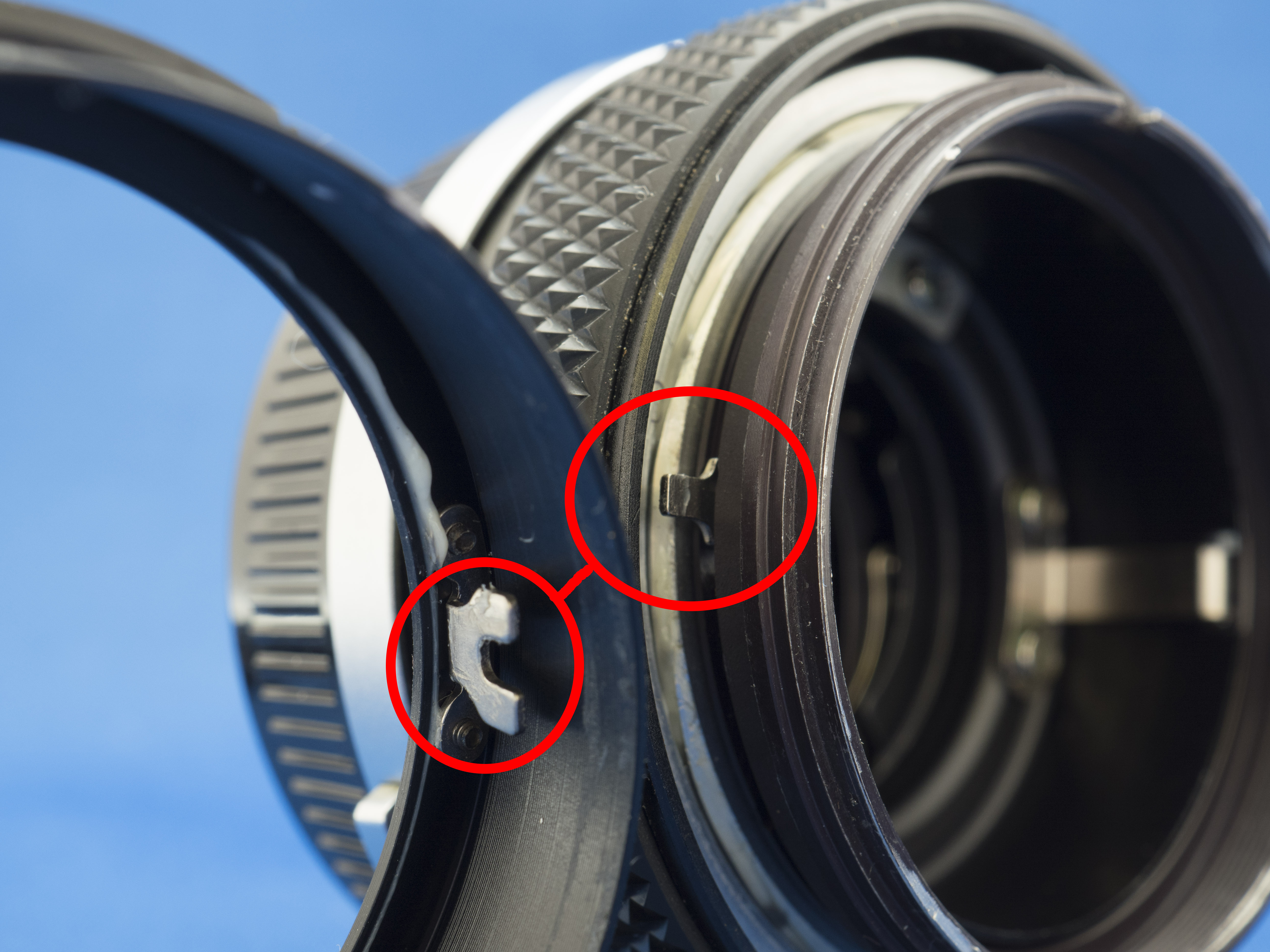

4番目のリングを戻す際(組み立て時)には、U字の爪の位置に注意。本体(後ろ玉のあるパーツ)から出ている爪の所にはめる。リングには向きがあるので注意。向きは、リングに書かれた絞りの値と本体の絞り値を位置するドット(点)の位置を合わせる。

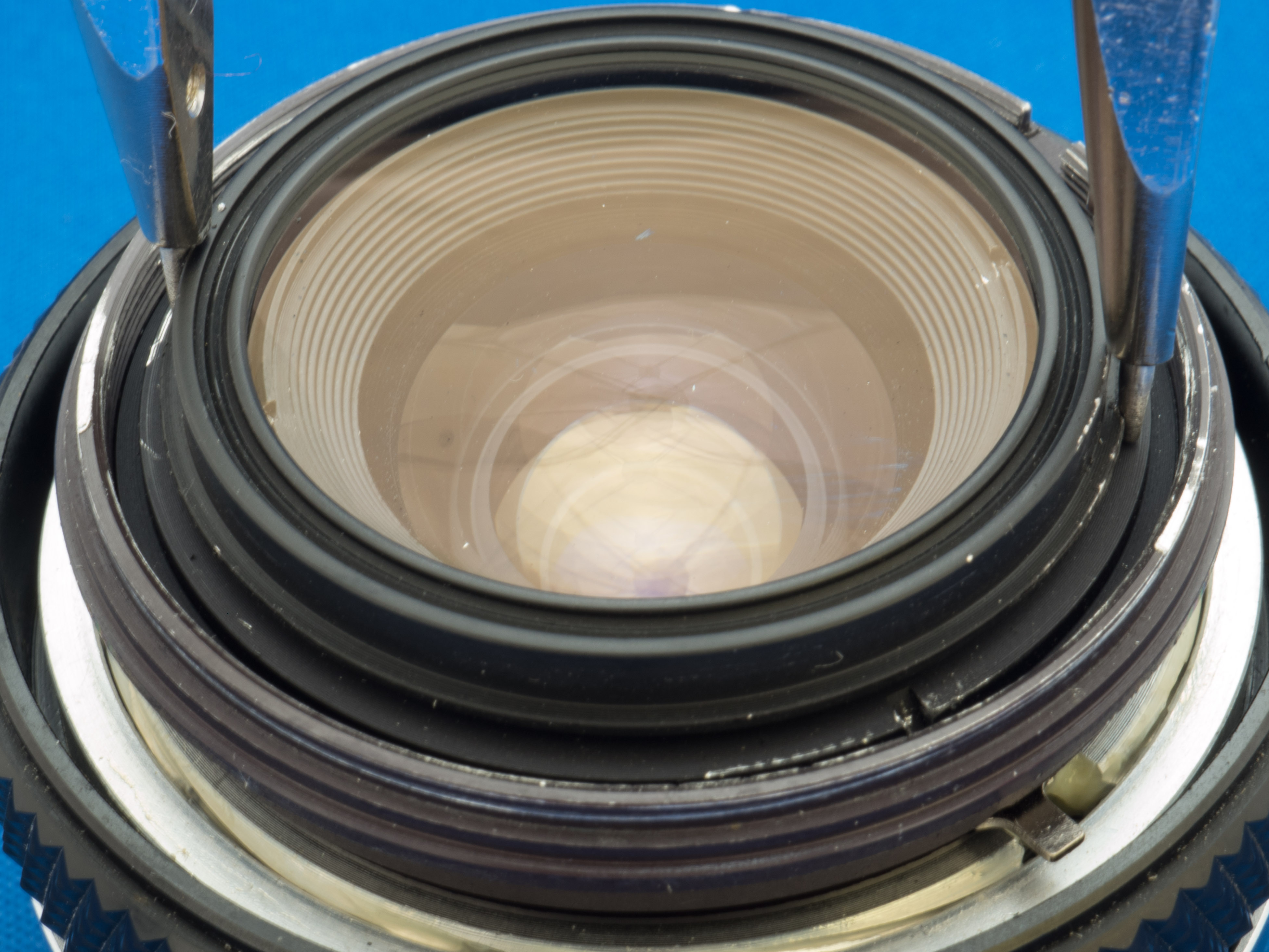

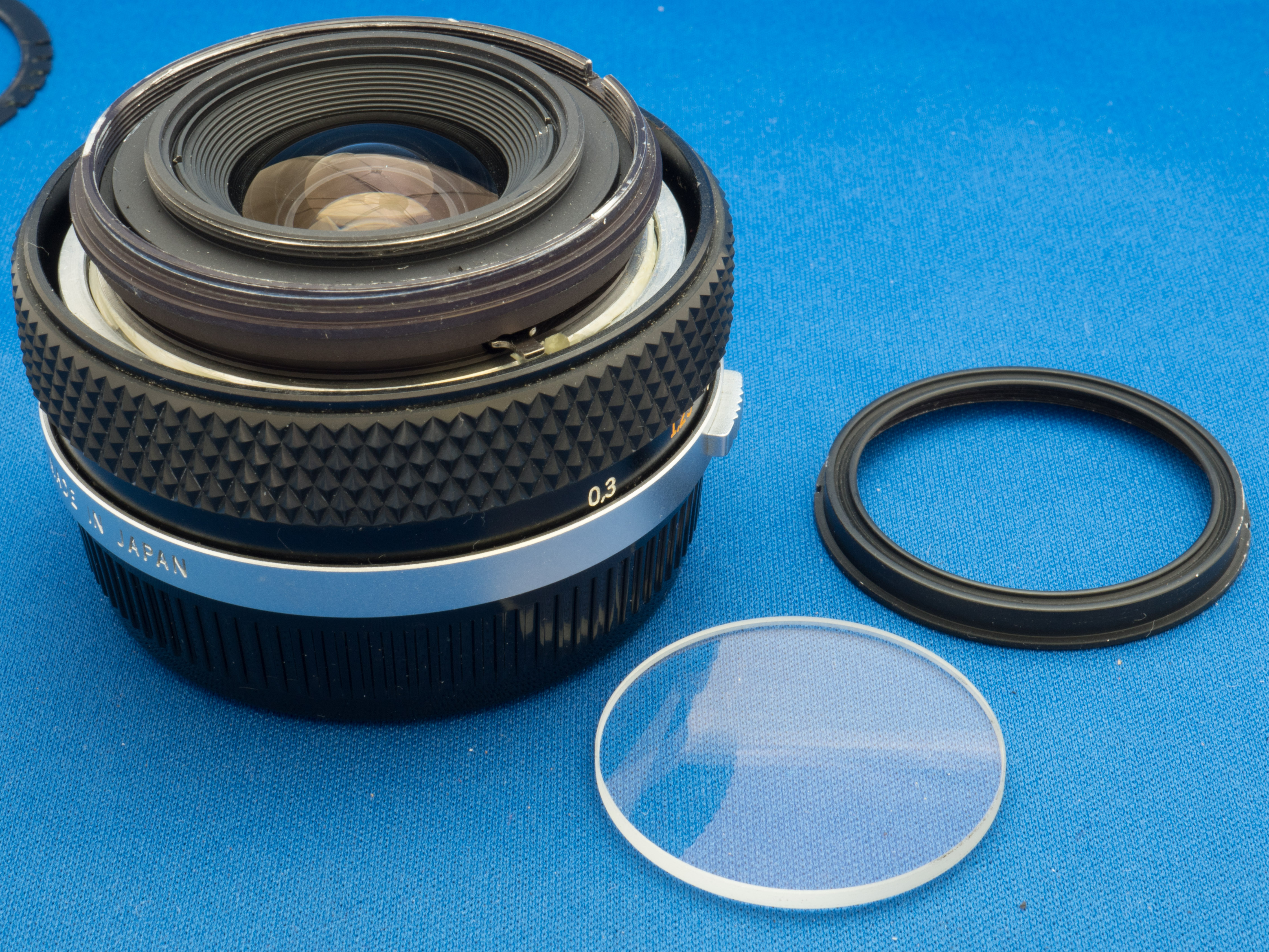

1枚目のレンズの取り外し
2〜5枚目までのレンズ群の取り出し

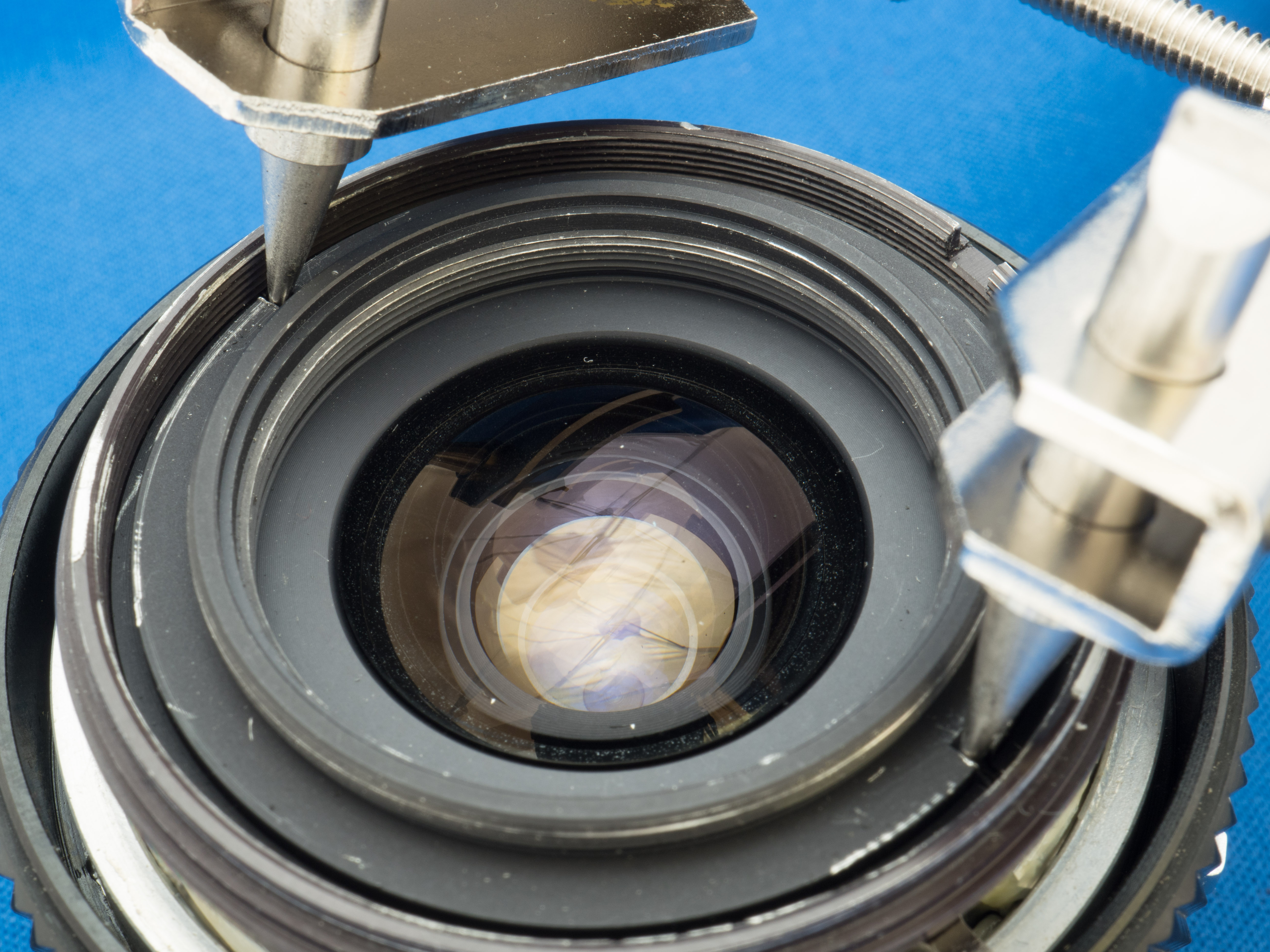

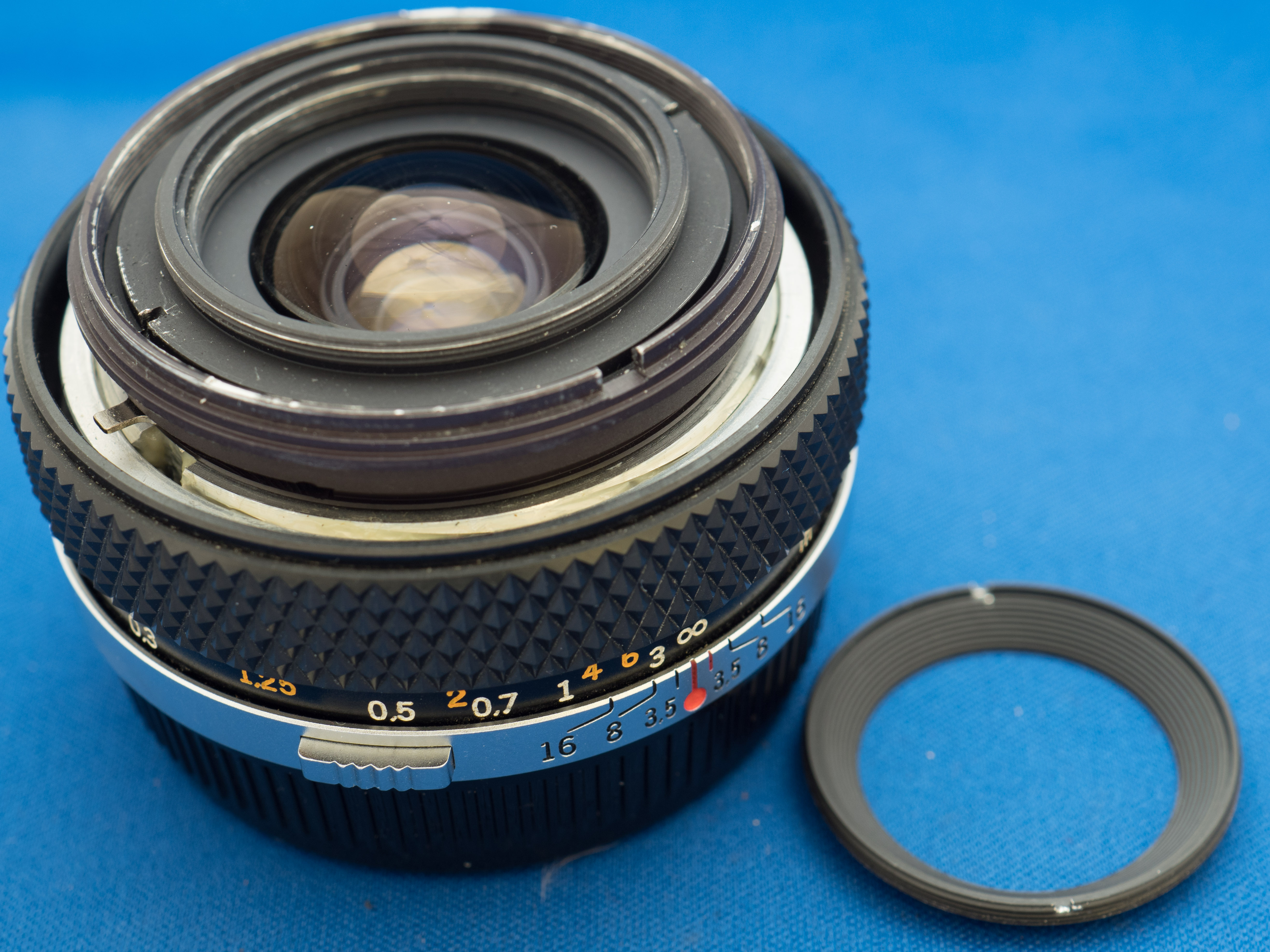

外側のリングを外します。

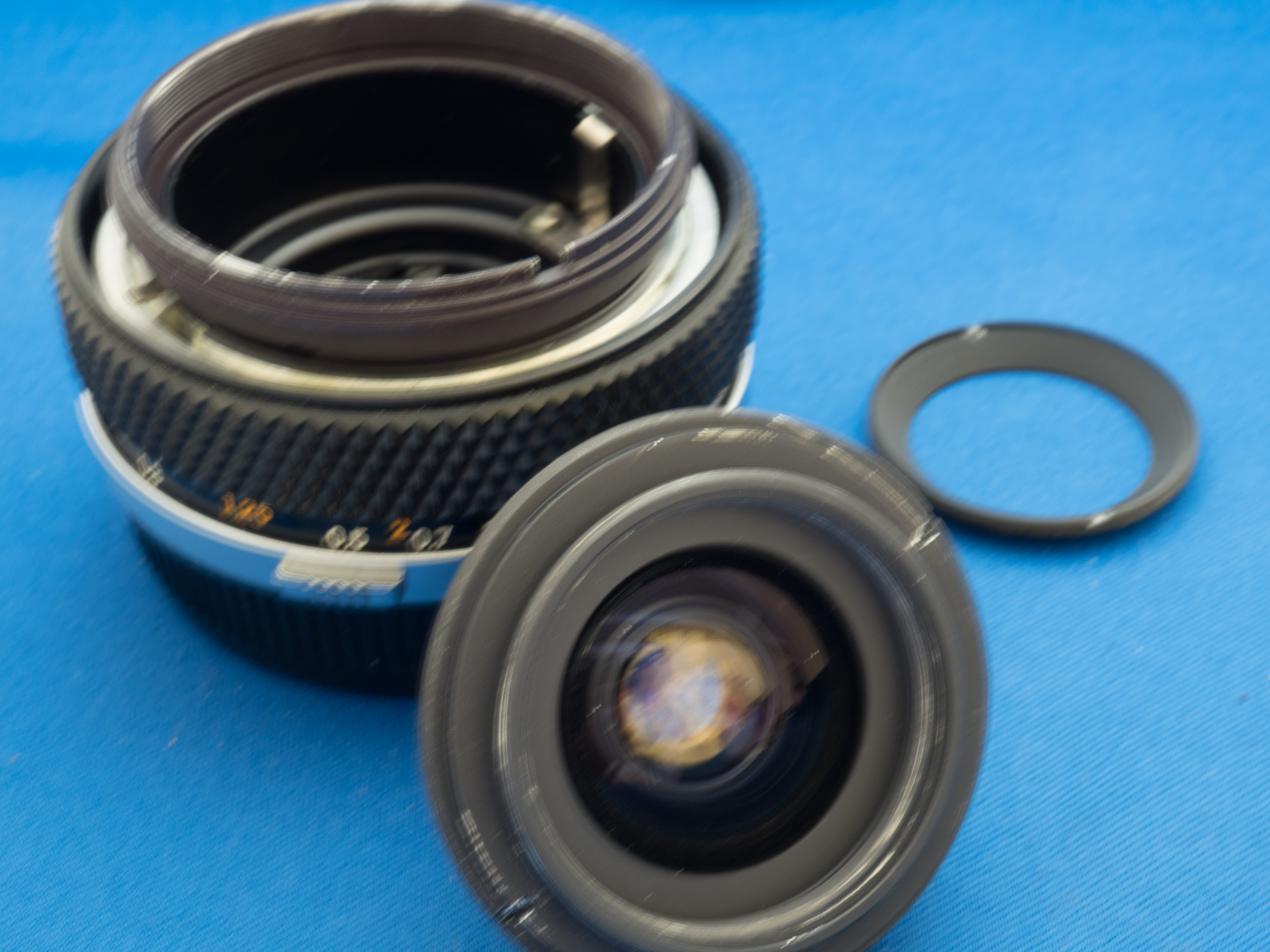

次にレンズ群を本体部から取り外します。
(手ぶれして見難い写真ですが、要するに)ひとかたまりで外すことができます。

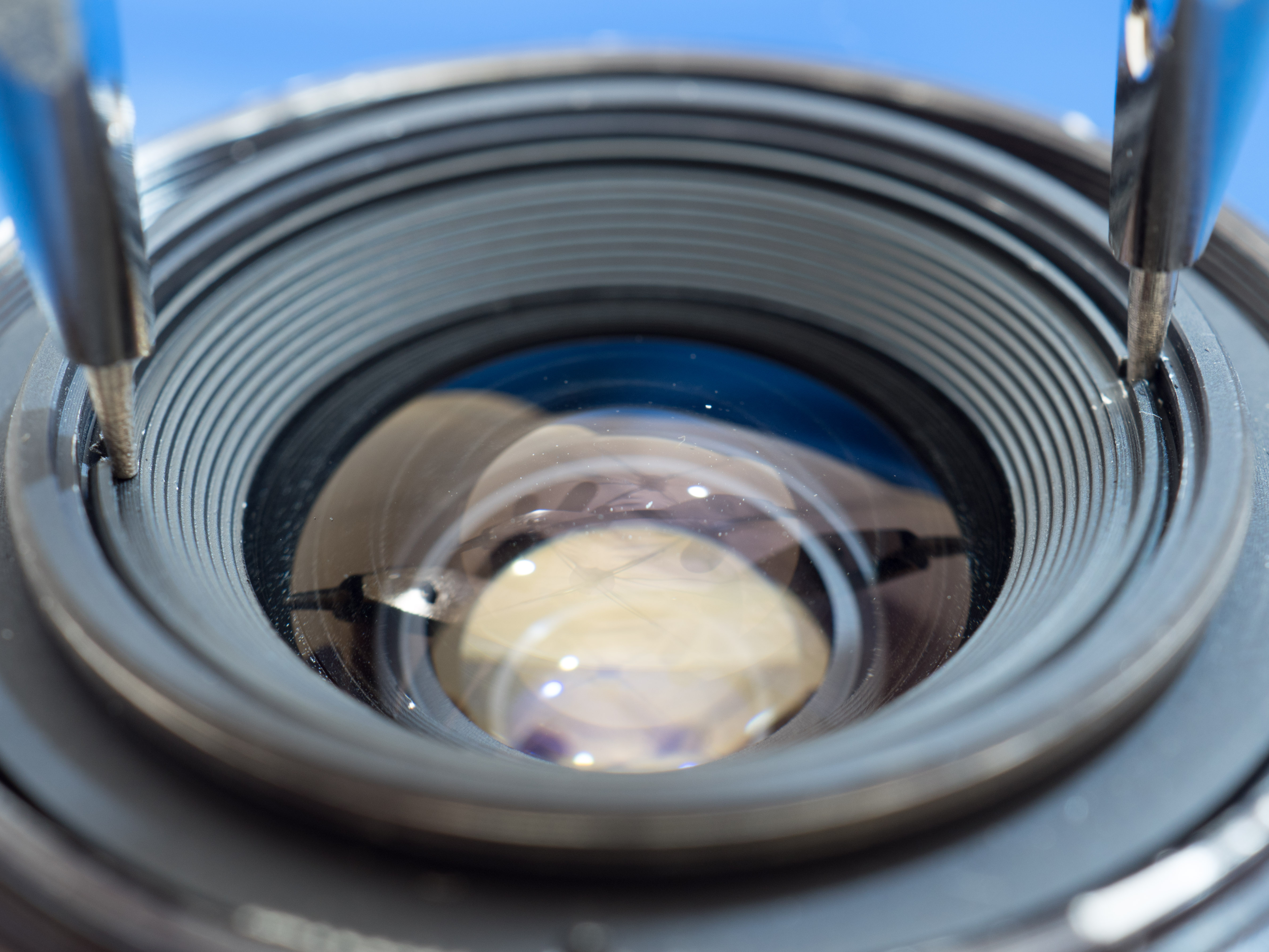

2〜5枚目のレンズの取り外し
2枚目のレンズ(レンズ群の一番外)はそのまま外せます(ひっくり返して軽く振るなど。落とさないよう注意)
